技術參數

注：技術參數如有變動，恕不另行通知。

基本介紹

F5X型重型振動給料機是我公司自主研發和設計的新型效率振動給料設備，它是多年給料篩分設備制造經驗、現代工業科技技術、世界很好的設計理念相結合的產品，在生產線中可為破碎機械連續均勻喂料，并對物料進行粗篩分，是處理初級物料的理想給料篩分設備。

應用范圍：冶金、礦山、煤炭、建材、化工、磨料等行業。
物料：河卵石、石灰石、白云石、花崗巖、輝綠巖、玄武巖、建筑垃圾、煤炭等。

性能特點

1、給料能力大、篩分效率高
振動強度G-force是衡量振動給料機給料能力和篩分能力的關鍵指標。F5X振動給料機采用很好的設計理念和制造工藝，擁有更高的振動強度，在同規格情況下，比傳統振動給料機篩分效果更好，處理能力是傳統給料機的1.5倍。

2、控制調整方便，使用范圍廣
F5X振動給料機采用效率節能的Y3系列電機，可配變頻控制器實現精準調節。結構上彈簧支座采用銷軸結構，方便現場根據工況調整給料箱傾角，可實現0-15°調節，以滿足不同物料的給料篩分需求。

3、穩定的給料箱，能承載更大倉壓和物料
矩形型材作為入料端支撐，結構強度大；側板外側采用角鋼加強，整體結構緊湊，受力均勻，避免因應力不均造成的側板開裂。

4、獨特的電機底座結構
采用橡膠彈簧平行拉緊結構，吸收了給料箱振動對電機產生的影響，有效延長電機及傳動帶的使用壽命，消除振動噪音，運行平穩。
入料端預留彈簧位置，方便根據倉壓增減彈簧
入料端采用錯位彈簧支撐，預留彈簧位置，方便隨時根據倉壓不同調整彈簧數量，力爭振動給料機達到良好性能。

5、大階梯防堵蓖條，提高通篩幾率
蓖條材質采用ZGMn13-4，結構承載能力更強，壽命更長；大階梯蓖條落差大可有效的對物料運動中產生翻滾，使小顆粒物料迅速往下面走與蓖條接觸，提高透篩幾率；凸輪截面有效使大顆粒與小顆粒分層，并且減少物料與蓖條之間的摩擦力；篩孔呈漸大的梳齒型和蓖條大落差能夠力爭物料在通過蓖條后不會出現卡住的現象。蓖條采用交錯布置，可有效地加大物料與蓖條孔的接觸機會，大大提高篩分效率。

6、EV激振器——效率、穩定、易維護
EV激振器采用全稀油潤滑的方式，為滿足更高性能及應用條件，F5X振動給料機全系配備EV激振器，EV1～EV5五種規格激振器通過調整配重塊數量可滿足不同規格振動給料機不同激振力的需求，零部件具有的互換性、通用性、標準化和模塊化程度非常高。

工作原理

F5X型振動給料機主要由給料箱、激振器、蓖條、前彈簧支座、后彈簧底座、彈簧、傳動電機部、三角帶等組成。
F5X型振動給料機的激振器通過偏心軸和偏心塊能產生定向激振力。兩軸之間有一對傳動比為1的齒輪副連接，力爭其回轉方向相反，轉速相等。通過電動機驅動，兩偏心軸旋轉，由于兩軸上的偏心質量和偏心距大小相等，所產生的慣性力在一個方向互相抵消，而在另一個方向互相疊加，從而合成的定向激振力，使與此激振器剛性連接的給料槽體在支承彈簧上做強制振動，物料在振動力的作用下，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的蓖條時，較小的物料通過蓖條之間的間隙落下，不再經過破碎而直接進入下道破碎工序，從而起到預篩分效果，充分力爭破碎設備的破碎效率及能力。

在線留言

相關設備

YKN系列振動篩

YZS圓振動篩

S5X系列圓振動篩

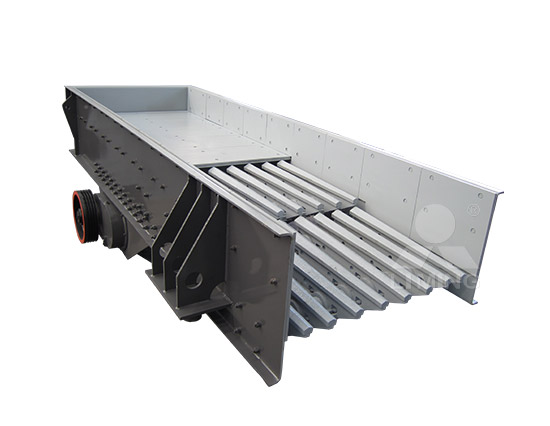

TSW系列振動給料機
